近年来，随着绿色氢能技术需求的增加，直接海水电解（SWE）因其能利用丰富的海水资源以及方便地与可再生能源联用而备受关注。然而，由于电解海水时阳极析氧反应（OER）能耗较高且伴随有析氯副反应（CER），传统海水直接电解技术在高电流密度下的应用面临巨大挑战。松山湖材料实验室刘利峰研究员团队在最近几年一直致力于利用混合海水电解技术来降低电解海水制氢的能耗，并规避析氯副反应的发生。其中，硫离子氧化反应（SOR）因其理论氧化电势仅有-0.48 V，最近引起了团队研究人员的关注。在之前的工作中，他们报道了一种高熵化合物FeCoNiCrMnSP催化剂，能够有效促进SOR的发生，并在双极膜的辅助下，实现了自驱动电解海水制氢（Chemical Engineering Journal 2024, 494, 153094）。

为了进一步提升SOR辅助混合海水电解制氢的优势，团队研究人员最近开发了一种新型NiTe@NiMo复合电极，其在模拟海水和天然海水中均具有较高的SOR性能。例如，NiTe@NiMo电极能够在0.55V（vs. RHE）条件下实现500 mA cm^-2的电流密度，而且在这样的大电流密度下在模拟及天然碱性海水中稳定运行超过100小时而无性能衰减。值得一提的是，团队在单电解池中测试了SOR辅助混合海水电解制氢的性能，发现在70°C的条件下，搭载NiTe@NiMo阳极和自支撑Ni-P阴极的电解池可以在1.33V的超低电压下实现5.0A cm^-2的超高电流密度，这是常规碱性电解海水制氢无法达到的。此外，电解池也可以连续在1.0A cm^-2的电流密度下以低于1V的电压运行300多个小时而没有明显的性能衰减，其能耗仅为1.67kWh/Nm³ H₂。密度泛函理论（DFT）计算表明，NiMo催化层的动态重构和表面生成的[MoO4]^2-基团显著提升了电极的催化活性和抗腐蚀能力，成功抑制了Cl⁻的吸附及其引起的腐蚀现象。

本项研究展示了SOR辅助混合海水电解技术的巨大潜力，可为实现经济高效的绿氢制取提供技术上的重要支持。未来，这项技术有望在海洋能源与氢能产业中得到广泛应用。

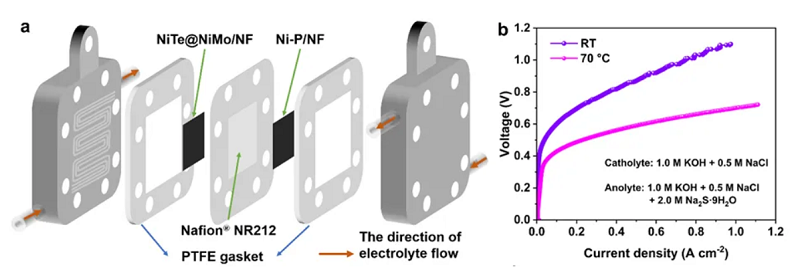

(a) 由NiTe@NiMo/NF作为阳极和Ni-P/NF作为阴极组成的非对称电解池示意图；(b) 在室温和70°C下电解池的极化曲线

本研究成果以“Self-supported NiTe@NiMo electrodes enabling efficient sulfion oxidation reaction toward energy-saving and chlorine-free hybrid seawater electrolysis at high current densities”为题，于近期发表在能源领域内国际知名期刊《Energy & Environmental Science》（IF = 32.5）上。能源转换与存储材料团队联合培养研究生谭豪和客座研究员余志鹏博士为文章的共同第一作者，团队刘利峰研究员，林斐副研究员以及武汉理工大学熊德华教授为文章的共同通讯作者，松山湖材料实验室为文章的第一及通讯单位，武汉理工大学为文章的合作单位。

https://pubs.rsc.org/en/content/articlelanding/2025/ee/d4ee05379f/unauth
